Le tuyau d’évacuation de votre lave-vaisselle doit monter à au moins 40 cm de hauteur avant de rejoindre l’évacuation, former une boucle haute et s’insérer de 8 à 10 cm dans le raccord de sortie. Une mauvaise position suffit à provoquer débordements, retours d’eau et mauvaises odeurs, même sur une installation neuve.
Avant d’entrer dans le détail, voici les points qui font toute la différence :
- la hauteur du tuyau dans le meuble sous-évier
- la présence ou l’absence d’une boucle haute
- le point de raccordement choisi (siphon ou évacuation murale)
- la longueur et la pente du tuyau sur toute sa course
- la fixation du flexible pour éviter les déboîtements
On vous détaille tout ça, étape par étape, avec des mesures précises et des solutions concrètes.
Pourquoi la position du tuyau d’évacuation du lave-vaisselle est-elle si importante ?
Le lave-vaisselle évacue l’eau par pompage, mais la plomberie doit ensuite prendre le relais. Si le tuyau est mal positionné, la pompe travaille contre la gravité ou contre une résistance inutile.
Les conséquences sont directes :
- retour d’eau sale dans la cuve
- débordement au niveau du siphon ou sous l’évier
- vidange incomplète signalée par un code erreur
- odeurs d’égout remontant dans la cuisine
Un tuyau bien positionné, c’est une installation silencieuse, propre et fiable pendant des années.
Quelle est la bonne hauteur pour le tuyau d’évacuation ?
La hauteur minimale recommandée est de 40 cm entre le sol et le point le plus haut du tuyau. La plupart des fabricants indiquent une fourchette de 40 à 100 cm dans leurs notices techniques.
En dessous de 40 cm, l’eau évacuée peut revenir en arrière par simple effet de gravité. Au-dessus de 100 cm, la pompe d’évacuation peine à refouler l’eau et la vidange devient incomplète.
| Hauteur du tuyau | Risque principal |
|---|---|
| Moins de 40 cm | Retour d’eau vers la cuve |
| 40 à 100 cm | Zone correcte de fonctionnement |
| Plus de 100 cm | Vidange incomplète, surcharge de la pompe |
Dans une cuisine standard, viser 60 à 70 cm de hauteur offre un bon compromis entre sécurité et performance.
Faut-il faire une boucle haute sur le tuyau de vidange ?

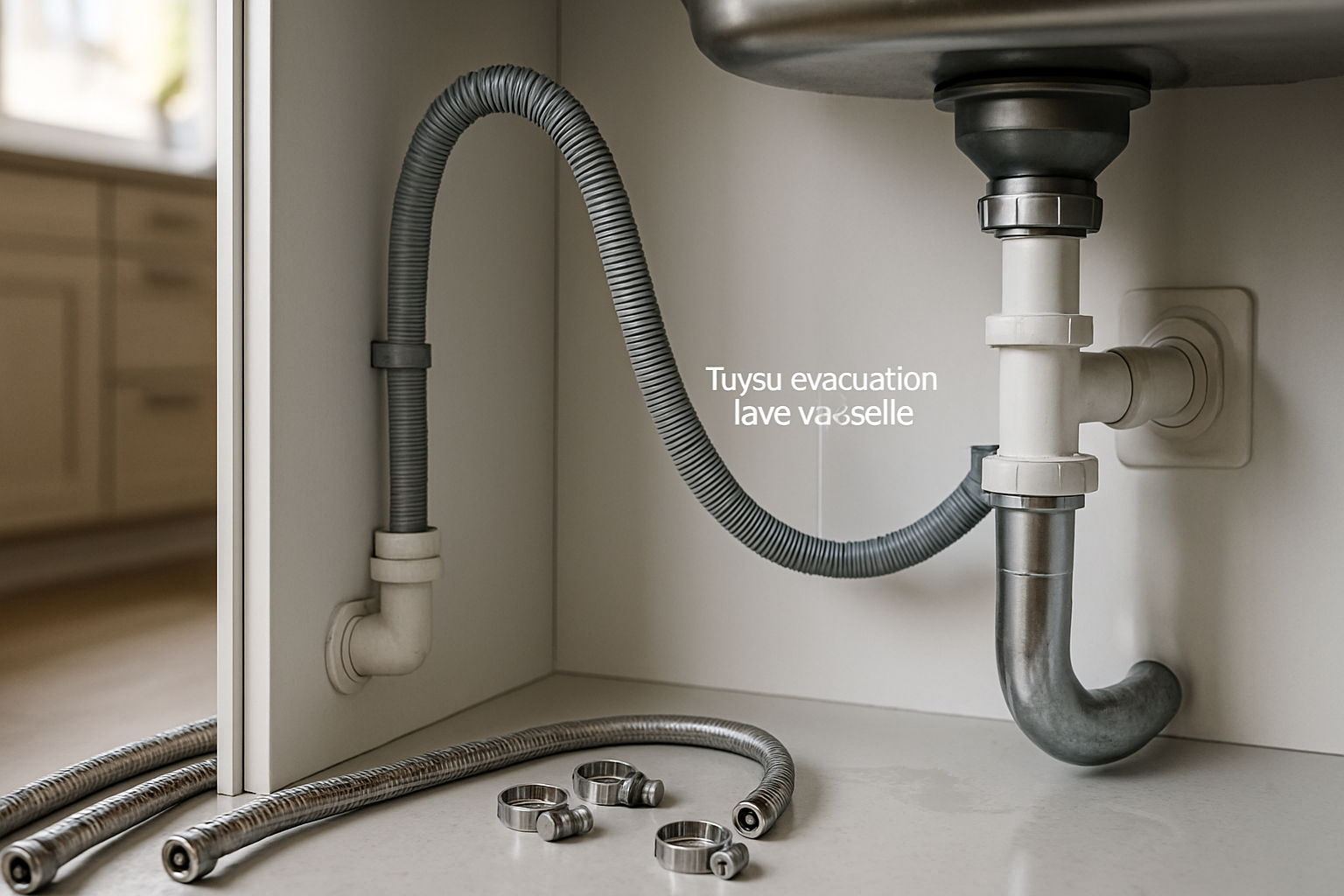

Oui, dans la grande majorité des installations. La boucle haute consiste à remonter le flexible jusqu’au point le plus haut du meuble sous-évier avant de le redescendre vers le siphon.
Ce tracé crée une barrière physique contre deux problèmes fréquents :
- le siphonnage (l’eau s’évacue d’elle-même en cours de cycle)
- le reflux d’eau sale depuis la conduite vers la cuve
Sur certains modèles récents, un clapet anti-retour intégré remplace la boucle haute. Vérifiez votre notice avant de décider. Si votre appareil n’en dispose pas, la boucle haute reste la solution la plus simple et la plus fiable, sans pièce supplémentaire.
Où raccorder le tuyau d’évacuation : siphon d’évier ou évacuation murale ?
Le raccordement sur le siphon d’évier est la solution à privilégier dans 90 % des cas. La plupart des siphons de cuisine disposent d’une prise latérale de Ø 22 à 25 mm prévue à cet effet.
Si cette prise est bouchée par un bouchon plastique, il suffit de le retirer et de brancher le flexible du lave-vaisselle avec un collier de serrage.
| Option de raccordement | Avantages | Inconvénients |
|---|---|---|
| Siphon d’évier | Simple, économique, existant | Peut saturer si siphon de faible capacité |
| Évacuation murale dédiée | Indépendante, plus propre | Nécessite des travaux de plomberie |
| Clapet sur colonne d’évacuation | Efficace en rénovation | Montage plus technique |
L’évacuation murale indépendante se justifie quand le siphon est trop éloigné ou quand le tuyau devrait dépasser 1,5 m de longueur totale.
Comment éviter les retours d’eau, les fuites et les mauvaises odeurs ?
Trois causes distinctes produisent ces trois problèmes. Il faut les traiter séparément.
Contre les retours d’eau : vérifiez la hauteur du tuyau et installez une boucle haute ou un clapet anti-retour.
Contre les fuites : fixez le flexible avec un collier adapté sur chaque raccord. Le tuyau ne doit pas bouger lors des phases de pompage. Une simple attache collier sur la paroi intérieure du meuble suffit souvent.
Contre les mauvaises odeurs : le siphon doit toujours contenir de l’eau. Si l’évier est peu utilisé, le siphon peut s’assécher et laisser remonter les gaz d’égout. Faites couler l’eau régulièrement.
Quelle longueur et quelle pente prévoir pour un bon écoulement ?
La longueur maximale recommandée est de 1,5 m pour un flexible standard. Au-delà, la résistance à l’écoulement augmente et la pompe peut peiner.
Pour la pente, voici la règle simple : le tuyau doit toujours descendre vers le point de sortie, sans jamais former de contre-pente ni de zone creuse où l’eau stagne.
- pente minimale conseillée : 1 cm par mètre de tuyau horizontal
- évitez les coudes à 90° serrés : ils réduisent le débit d’environ 20 %
- préférez des coudes à 45° ou des courbes douces
Un tuyau qui pend, fait un ventre ou remonte avant de redescendre crée une zone de stagnation. C’est là que les bouchons se forment et que les odeurs s’installent.
Quels sont les signes d’une mauvaise position du tuyau ?
Plusieurs symptômes signalent clairement un problème de positionnement :
- débordement d’eau sous l’évier au moment de la vidange
- eau résiduelle au fond de la cuve après le cycle
- code erreur d’évacuation répété (souvent E4, E24 selon les marques)
- odeurs d’égout dans la cuisine entre deux lavages
- bruit de gargouillement prolongé en fin de cycle
- tuyau qui se déplace ou sort de son raccord
Ces signes n’indiquent pas forcément une panne de l’appareil. Dans plus de la moitié des cas, il s’agit d’un simple problème de position ou de fixation du tuyau.
Comment vérifier et corriger une installation qui déborde ou vidange mal ?
Procédez dans cet ordre, du plus simple au plus technique :
- Ouvrez le meuble sous l’évier et observez le trajet du tuyau
- Vérifiez que le point le plus haut dépasse bien 40 cm du sol
- Contrôlez la fixation du flexible sur les deux raccords
- Retirez le siphon et nettoyez-le (dépôts de graisse, débris)
- Vérifiez que le tuyau n’est pas pincé, tordu ou écrasé par un meuble
- Mesurez la longueur totale : si elle dépasse 1,5 m, raccourcissez-la
- Lancez un cycle court et observez la vidange
Si le problème persiste après ces vérifications, examinez la conduite d’évacuation murale. Un bouchon partiel invisible à l’œil nu peut bloquer uniquement la pompe du lave-vaisselle, sans gêner l’évier qui évacue par gravité.
L’erreur méconnue qui bloque souvent la vidange sans qu’on s’en rende compte
Le tuyau inséré trop profondément dans la conduite d’évacuation est une erreur très fréquente et pourtant peu connue. Quand le flexible plonge à plus de 10 à 12 cm dans la conduite, il obstrue partiellement le passage de l’air.
Sans entrée d’air suffisante, un effet de dépression bloque l’écoulement. L’eau ne sort plus correctement, même si la pompe fonctionne.
La correction est simple : retirez le tuyau, coupez 3 à 4 cm s’il est trop long, et réinsérez-le sur 8 à 10 cm seulement. Fixez-le avec un collier adapté pour qu’il reste en place.
Cette erreur concerne aussi les installations neuves, faites par des professionnels, qui ne tiennent pas toujours compte de ce détail de plomberie.
Quelle alternative simple quand le raccordement au siphon n’est pas possible ?
Quand le siphon est trop éloigné, déjà saturé ou inaccessible, deux solutions existent :
Le siphon de cuisine double bac avec prise lave-vaisselle : ce modèle, disponible entre 15 et 45 EUR, remplace directement votre siphon existant et offre une prise dédiée bien dimensionnée.
La jonction sur colonne d’évacuation : on installe une culotte de raccordement sur la colonne murale, avec un clapet anti-retour intégré. Cette solution est plus technique mais très fiable pour les cuisines éloignées de l’évier.
Dans tous les cas, évitez de raccorder le lave-vaisselle sur l’évacuation d’un lave-linge. Les débits et les pressions sont incompatibles.
À retenir
- Le tuyau d’évacuation doit atteindre au moins 40 cm de hauteur avant de rejoindre le siphon.
- Une boucle haute ou un clapet anti-retour empêche le reflux d’eau sale dans la cuve.
- Le raccordement sur la prise dédiée du siphon d’évier reste la solution la plus simple et la plus fiable.
- La longueur maximale du tuyau est de 1,5 m, avec une pente régulière sans contre-pente.
- Un tuyau trop enfoncé dans la conduite (plus de 12 cm) peut bloquer la vidange sans aucun autre signe visible.
